塑封绕线大电流电感是一种广泛应用于电力电子设备中的元件，它主要用于直流-直流转换器、交流-直流电源、不间断电源（UPS）、逆变器以及其他需要高效能和高可靠性的应用中。

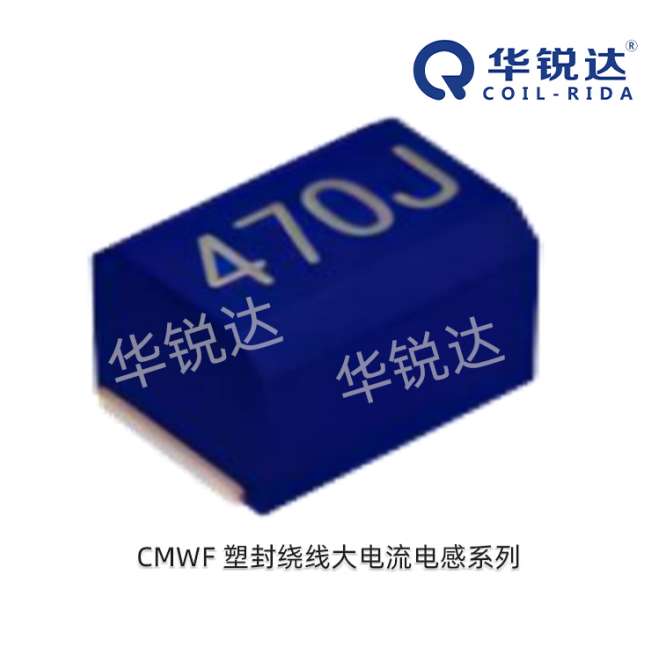

　　华锐达CMWF塑封绕线大电流电感系列是树脂模具型普通电路用绕线型电感器，在使用温度范围内的电感温度特点良好，应用在智能仪表、视听设备、XDCL、移动电话基站等通信设备用电子仪器、工业仪器、等其他。

　　参数说明：
　　长(mm)：2.5±0.2
　　宽(mm)：2.0±0.1
　　高(mm)：1.8±0.1
　　感量(uh)：1~33
　　温升电流(A)：0.0857~0.3392
　　饱和电流(A)：0.12~0.475
　　直流电阻(Ω)：0.34~4.2
　　测试频率(KHZ)：7960

　　公差：±20%

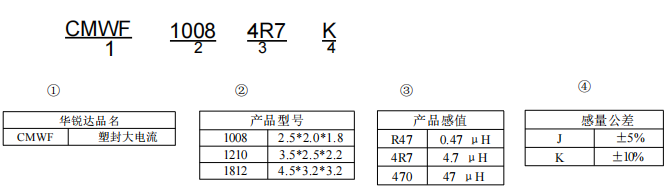

　　品名系统：

　　常见故障：

　　短路故障：
　　原因：内部绕线发生短路或绝缘材料损坏导致的短路。
　　表现：电感器失去电感作用，电路无法正常工作。可以通过万用表测量端口间的电阻值来检测，若阻值为0或极小，则可能存在短路。
　　开路故障：
　　原因：导线断裂或连接不良。
　　表现：电流无法通过电感器，影响电路运行。使用万用表测量两端电阻，若显示无穷大，则可能是开路故障。
　　感性损耗故障：
　　原因：线圈材料老化、铁芯损耗等引起电感值下降。
　　表现：电感性能降低，可能会影响电路的稳定性。使用LCR表测试电感值，如果低于正常值，则可能存在感性损耗。
　　耐压故障：
　　原因：绝缘材料老化或损坏导致绝缘性能下降。
　　表现：可能导致电感器短路甚至引发火灾。需要使用高压测试仪检查其耐压性能，若不达标则存在耐压故障风险。
　　热失效：
　　原因：长时间过载运行或散热不良。
　　表现：温度过高可能导致塑封材料变形或融化，进而影响电感器的电气特性。
　　机械损伤：
　　原因：物理冲击或振动导致内部结构损坏。

　　表现：可能导致电感值变化或引脚断裂等问题。

更多产品信息请联系我们~
