深圳市华锐达电子有限公司

　　110T09磁珠电感参数

     阻抗(Ω):11±25%

　　饱和电流(mA);0.9

　　磁珠电感是一种具有较高电感值的电子元器件，常用于抑制高频噪声和改善信号质量。与普通电感器不同，磁珠电感的作用不仅仅是储能或滤波，它主要用于消耗高频噪声能量，具有较强的抗干扰能力。下面是磁珠电感的详细介绍。
　　1. 基本概念
　　磁珠电感是一种由磁性材料（如铁氧体、镍锌等）制成的环状或棒状电感器。其基本工作原理是在电路中产生感抗，抑制不需要的高频信号。与普通电感器相比，磁珠电感的电感值较小，通常在几微亨（?H）到几十微亨（?H）之间。
　　2. 工作原理
　　磁珠电感的工作原理是利用磁性材料的特性来实现对高频信号的衰减。其电感作用使电流发生变化时产生感抗，并且通过电磁感应将高频噪声信号转化为热量，从而降低这些噪声对电路的干扰。
　　高频噪声吸收：磁珠电感对高频信号（如噪声信号）具有较强的吸收能力，能将其转化为热量或有效地衰减。
　　低频信号通过：磁珠电感对低频信号（如直流电流或低频交流电流）不会产生显著影响，因此可以让所需的信号通过，而对不需要的高频噪声信号进行过滤。
　　3. 磁珠电感的类型
　　磁珠电感根据形态、工作频率、和应用领域的不同，可以分为多种类型，常见的有：
　　环形磁珠电感：常见的形态，电流从磁珠的中心通过，常用于信号线的滤波和噪声抑制。
　　棒形磁珠电感：长条形状，通常用于电源线的滤波和抗干扰。

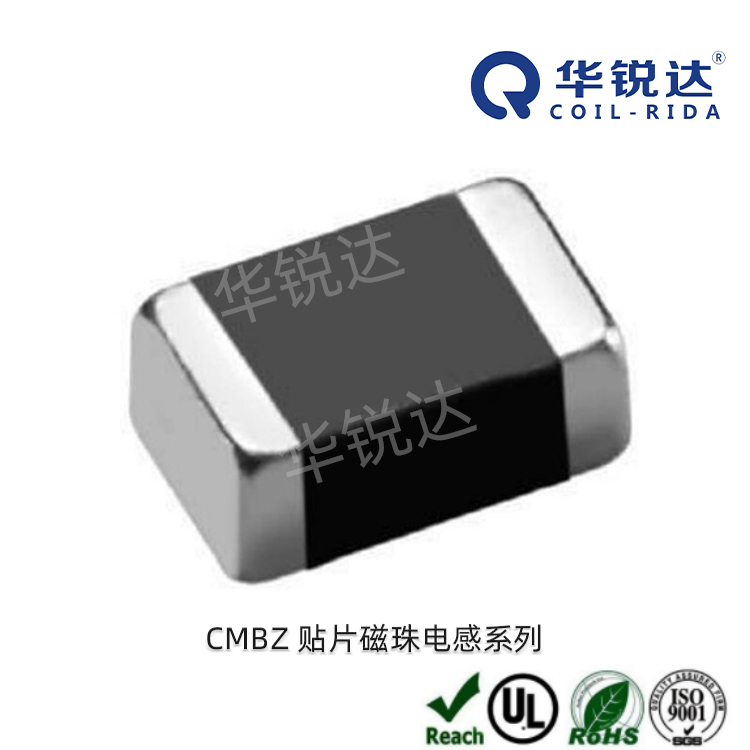

　　表面贴片磁珠电感：用于表面贴装技术（SMT）电路中，适合高密度电路板的集成。
　　4. 磁珠电感的特性
　　磁珠电感具有以下几个显著特点：
　　高阻抗特性：对于高频信号，磁珠电感表现出很高的阻抗，这使得它能够有效地抑制高频噪声。
　　宽频带抑制：一些磁珠电感设计用于覆盖更宽的频率范围（例如从几MHz到几GHz），使其在多个频段中都能够有效地减少噪声。
　　低直流电阻：磁珠电感的直流电阻通常较低，这意味着它对直流电流的损耗较小。
