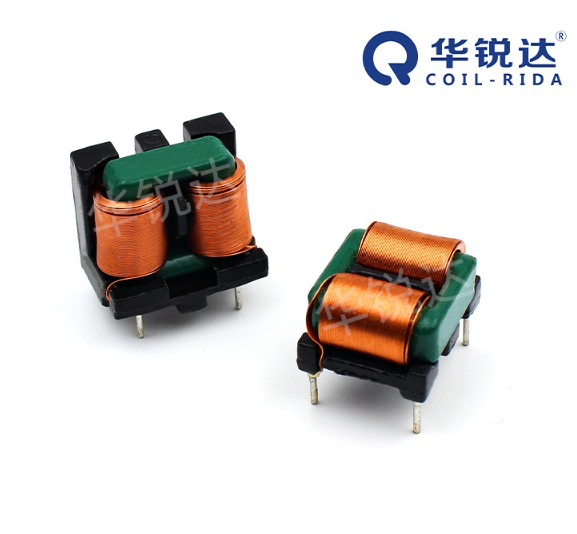

　　扁线插件共模滤波器是一种专门设计用来抑制共模噪声的电子元件，特别适用于需要高效能电磁干扰（EMI）抑制的应用中。这类滤波器通过使用扁平导线（通常是矩形或带状的铜线）来提高性能和效率，相较于传统圆形导线有其独特的优势。

　　参数说明：
　　长(mm)：18.0Max
　　宽(mm)：17.0Max
　　高(mm)：11.5Max
　　感量(uh)：5000~17000
　　温升电流(A)：0.8~1.2
　　饱和电流(A)：1.12~1.68
　　直流电阻(Q)：0.14~0.25
　　测试频率(KHZ)：1

　　公差：±20%

　　应用说明：
　　电源供应器：用于输入端的EMI滤波，帮助减少电网中的噪声进入设备内部，同时也阻止设备产生的噪声污染电网。
　　通信设备：如路由器、交换机等网络设备，确保信号传输的纯净度，避免外界电磁干扰影响数据传输质量。
　　工业自动化：在变频器、伺服驱动器等设备中使用，以保护敏感电路不受电机驱动系统产生的高频噪声的影响。

　　消费电子产品：例如电视机、电脑等家用电器，防止不同组件之间的相互电磁干扰。

　　选择因素：
　　阻抗特性：根据工作频率范围选择合适的共模阻抗值，确保有效滤除目标频段内的噪声。
　　额定电流：确认所选滤波器的持续工作电流满足实际需求，避免因过载导致损坏。
　　插入损耗：评估滤波器在特定频率下的插入损耗，这是衡量其抑制效果的重要指标之一。

　　物理尺寸与安装方式：依据PCB布局空间选择合适尺寸，并确定是采用插件式还是表面贴装（SMD）类型。
